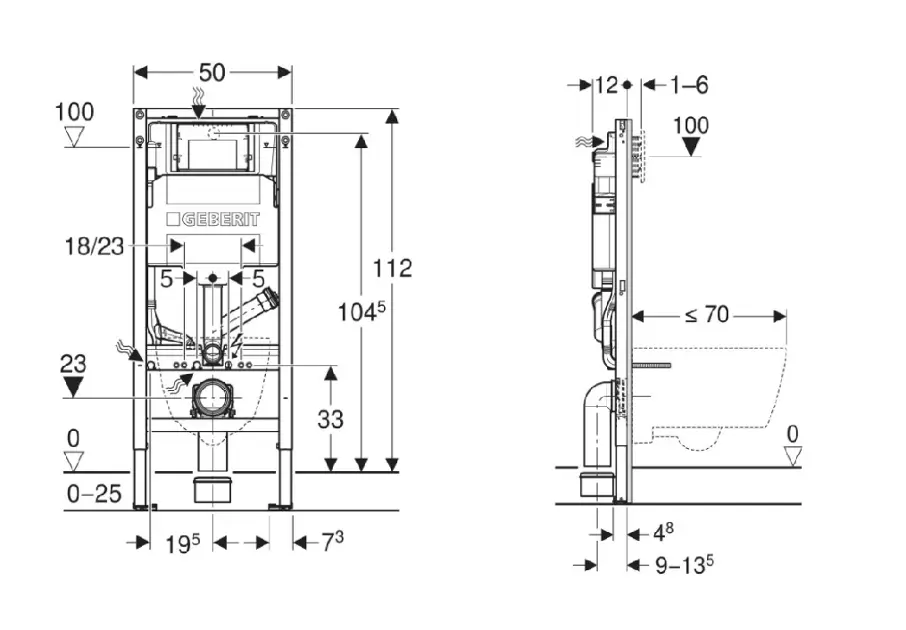

Geberit Duofix - Predzidni ugradbeni element za viseću školjku, za odvod mirisa, visina 1,12 m 111.364.00.6

Montažni element Duofix za vješanje WC sa spremnikom za ispiranje Sigma 12 cm, za usisavanje mirisa s odsisom zraka

Namjena korištenja

• za metalne i drvene pregrade
• za sustav zidova Geberit Duofix
• Za ugradnju u prednje zidove koji su djelomično visoki ili visoki kao visina prostorije
• Za ugradnju u pregradne zidove visine do visine prostorije
• za debljina poda 0-25 cm
• za viseći WC
• Za spajanje vanjskog odvoda mirisa
• Nije prikladno za vješanje keramike WC s povišenim položajem sjedala

Značajke

• Statički samonosivi okvir, zaštićen od korozije premazivanjem prahom
• Okvir za vješanje WC s priključnim dimenzijama prema EN 33 i izbočinom do 70 cm
• S izvlačnom pločom za bočno pričvršćivanje iznad montažnog elementa na metalne ili drvene profile ili na Geberit sistemske mreže Duofix
• Alternativni položaj za montažu zidnih tiplova
• Nožne ploče se mogu okretati, pogodne za montažu u U profile UW 50 i UW 75
• Bazne ploče mogu se ugraditi u Geberit sistemsku šinu Duofix bez alata, bez dodatnih komponenti
• Pocinčani nosači, zaštićeni od korozije, s protukliznim svojstvima
• Spojno koljeno Pro Ugradnja bez alata na različite dubine, raspon podešavanja 45 mm
• Ugradbeni vodokotlić Geberit Sigma 12 cm, s izolacijom protiv rošenja
• za prednja kontrola, pogodna za 1 ispiranje, 2 ispiranja i Start/Stop ispiranje
• S tvorničkim postavkama moguće je trenutno dodatno ispiranje
• Vanjski odvod mirisa može se spojiti s priključnom cijevi Ø 50 mm preko koljena za ispiranje
• Montaža i servisiranje spremnika ispod žbuke bez alata
• Dovod vode straga ili na vrhu u sredini
• Grubi poklopac za servisni otvor s mogućnošću skraćivanja, štiti od vlage i prljavštine
• Sa štitnikom za cijev za dovod vode za tuš WC Geberit AquaClean i za priključni kabel
• Mogućnost pričvršćivanja za opskrbu električnom energijom i Power & Connect Box

Tehnički podaci

• Tlak protoka 10-1000 kPa
• Temperatura vode max.25 °C
• Količina ispiranja, tvornička postavka 6 / 3 l
• Veliki volumen ispiranja - raspon podešavanja 4 / 4,5 / 6 / 7,5 l
• Mala količina ispiranja - raspon podešavanja 2-4 l
• Protok pri tlaku od 3 bara 0,16 l/s
• Minimalni pretlak 10 kPa
• Računski protok 0,09 l/s

Opseg isporuke

• Dovod vode R 1/2", pogodan za Pro MasterFix i MeplaFix, s integriranim kutnim ventilom i ručnim upravljačkim kotačićem
• Grubi poklopac za servisni otvor
• Priključni set Pro WC, Ø 90 mm
• Spojno koljeno 90° od PE-HD, Ø 90 mm
• Adapter iz PE-HD, Ø 90 / 110 mm
• Materijal za pričvršćivanje i zaštitu
