Schell Montus - Modul za montažu urinala 030890099

Montažni modul za pisoare s prekidom dovoda vode

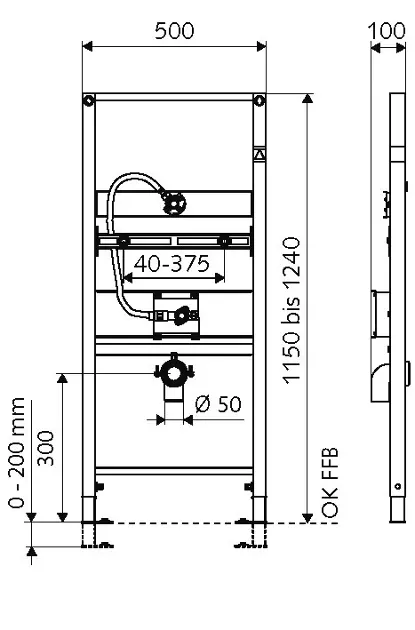

• Modul od 115 cm s ugradbenom opremom za pisoare COMPACT II
• pogodno za ugradnju iza zida i u laganim pregradnim zidovima
• samostojeći okvir od profilnog čelika s nogama podesive visine
• prahom premazana površina
• Rad putem SCHELL upravljačkih ploča, u skladu s DIN EN 12541
• idealno za upotrebu s upravljačkom jedinicom COMPACT LC

Sastojci

• montažni okvir 124 cm
• COMPACT II komplet za skrivenu ugradnju pisoara # 01 193 00 99, PA-IX 18779/I, DIN DVGW certificiran, predsklopljen
• gipsana obloga, ulaz vode s ventilom za isključenje
• Materijali za popravak nogu
• noge podesive po visini 0–20 cm
• Ulaz za urinol s akustičnom izolacijom i unutarnjim navojem G 1/2, od mesinga prema DIN EN, s gornjim priključkom
• G 1/2 unutarnji navoj, ravni priključak za crijevo
• M 8 x 100 mm pričvrsni vijci s zaštitnom navlakom, maticom i podloškom
• Ø koljeno odvodne cijevi 50 mm

Tehničke specifikacije

• hidraulički tlak: 0,8–5 bar
• Protok pri punjenju: 0,3 l/s
• Priključak za montažu: DN 15 G 1/2 vanjska navoja
• Materijal: mesingana vodena cijev u skladu s DIN EN
• težina: 11,54 kg po komadu
• jedinica pakiranja: 1
• dimenzije: DN 15, G 1/2 vanjska navoja
• Komplet za površinsku montažu nije uključen; mora se naručiti zasebno.
