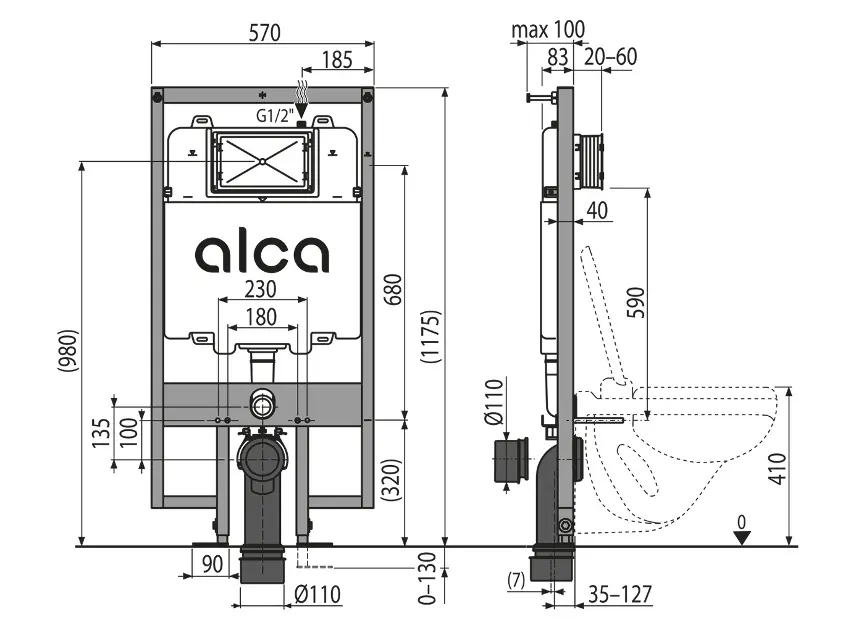

Alca - Ugradnja prije postavljanja zida za zidnu WC školjku, za suhu ugradnju, visina ugradnje 1,17 m AM1101/1200

Sustav za predinstalaciju gipsanih ploča (u gips-kartonsku podlogu)

• za zidne WC školjke
• za ugradnju ispred nosivog zida ili unutar gipsanokartonske konstrukcije; dubina ugradnje samo 84 mm
• za debljine poda od 0–100 mm
• za montažu viseće WC školjke s veznim razmakom od 180 mm ili 230 mm

Značajke

• jasno označene razine i središnje linije
• kutni ventil pogodan za priključivanje na Mepla sustav cijevi
• konstrukcija okvira omogućuje sidrenje na odvojenu dovoljno nosivu pregradu od gipsanih ploča ili ispred nosivog zida
• ugrađeni sustav se sklapa s gips-kartonskim pločama i nisu potrebni dodatni elementi za ojačanje ili sidrenje
• Polistirenska izolacija sprječava stvaranje kondenzacije na površini spremnika i prigušuje prijenos vibracija sa spremnika na konstrukciju zgrade.
• dvostruki ispir, neovisno podesiv s higijenskom rezervom
• Kompatibilno sa svim Alca kontrolnim tipkama
• radovi na održavanju bez upotrebe alata
• ulaz za vodu na stražnjoj/gornjoj sredini
• Rезervoar je izrađen od jednoga komada, što jamči da je 100 posto hermetički zaptiven.
• Poklopac pristupa usluzi pojednostavljuje instalaciju i sprječava prodor vlage i prljavštine.
• dubina ugradnje podesiva između 20-60 mm
• ugradbena dubina 84 mm
• podesive produžive noge u rasponu od 0 do 100 mm
• Materijal potporne konstrukcije: metal s praškastim premazom

Tehnički parametri

• priključak vode sa stražnje ili gornje strane preko montažnih rupa G1/2"
• radni raspon tlaka vode 0,05 – 1,6 MPa
• preporučeni raspon tlaka vode 0,3 – 0,5 MPa
• standardno veliko ispiranje 6 l
• standardno malo ispiranje 3 l
• higijenska rezerva 3 l
• volumen vode u spremniku 9 l
• test opterećenja 400 kg

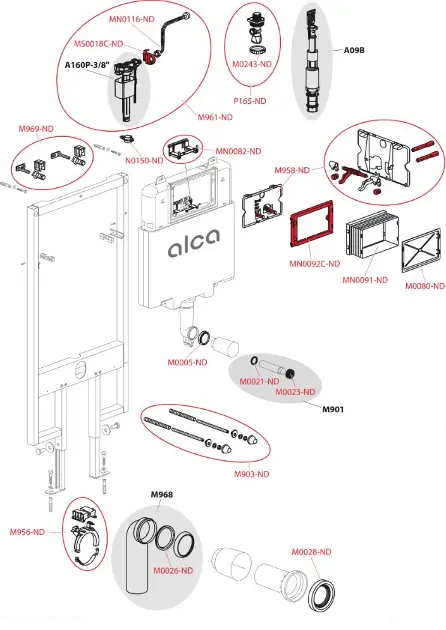

Sadržaj paketa

• spremnik s armaturama za punjenje i pražnjenje
• samonosivi okvir
• 1/2" fiting za priključak vode s integriranim Schell kutnim ventilom 1/2"–3/8"
• set za pričvršćivanje: vijak Ø8×60 – 4 kom., tipla Ø12 – 4 kom.
• spojni priključci G1/2"–G1/2"
• pričvrsni set za pričvršćivanje WC školjke: navojna šipka M12 – 2 kom., podloške – 4 kom., poklopac – 2 kom., matice – 2 kom., štitnik za navoje – 2 kom.
• Slim HT 90/110 koljeno odvodne cijevi
• ulazna brtva, polipropilenski izlaz, vrap umetak
• odvodna brtva, polipropilenska premosna brtva, premosna brtva
• set instalacijskih poklopaca za zaštitu spojnih rupa prilikom postavljanja sustava
• dvodijelni poklopac servisnog otvora, lako se skraćuje
