Alca - Nadogradna instalacija za umivaonik s rezervoarom, visina ugradnje 1,07 m A108F/1100

Montažni okvir s umivaonikom, odvodom DN90/110 i slavinom

• za montažu zidnih armatura
• za zidno montirani sudoper s razmakom za pričvrsne vijke do 420 mm i otpad Ø90/110
• za montažu ispred nosivog zida ili u gips kartonsku konstrukciju

Značajke

• za ugradnju zidne montažne armature
• Ugrađena cisterna omogućuje ispiranje sudopera.
• pregrade podesive visine
• Okretni nosač za montažu zidnih armatura s razmakom od centra do centra od 65–150 mm
• kutni ventil pogodan za priključivanje na Mepla sustav cijevi
• konstrukcija okvira omogućuje sidrenje na odvojenu dovoljno nosivu pregradu od gipsanih ploča ili ispred nosivog zida
• ugrađeni sustav se sklapa s gips-kartonskim pločama i nisu potrebni dodatni elementi za ojačanje ili sidrenje
• Polistirenska izolacija sprječava stvaranje kondenzacije na površini spremnika i prigušuje prijenos vibracija sa spremnika na konstrukciju zgrade.
• dvostruki ispir nezavisno podesivo s higijenskom rezervom
• radovi na održavanju bez upotrebe alata
• ulaz za vodu na stražnjoj/gornjoj sredini
• Rезervoar je izrađen od jednoga komada, što jamči da je 100 posto hermetički zaptiven.
• Poklopac pristupa usluzi pojednostavljuje instalaciju i sprječava prodor vlage i prljavštine.

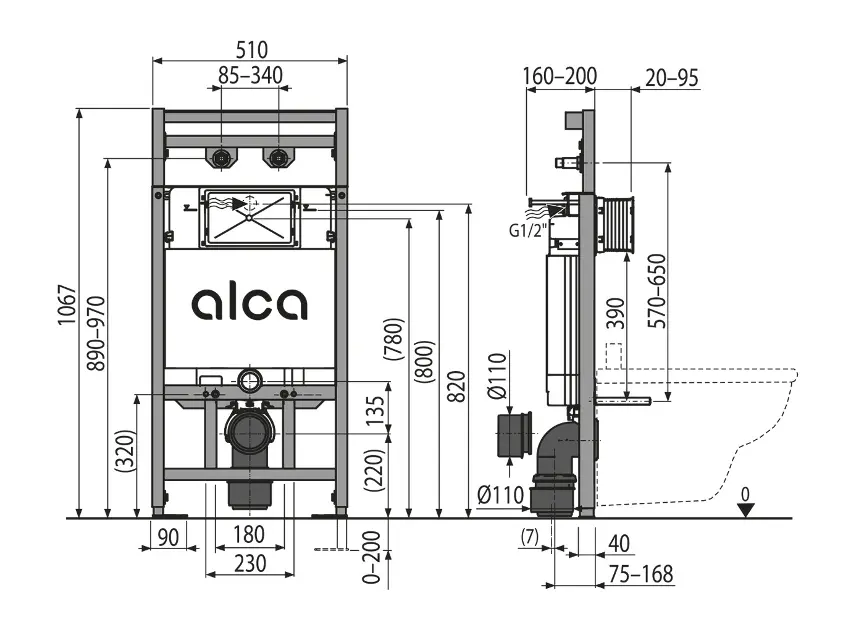

• podesive produžive noge u rasponu od 0 do 200 mm
• dubina ugradnje podesiva u rasponu od 20-95 mm
• dubina ugradnje 125 mm, 160 mm s odvodnim koljenom
• materijal: metal tretiran bojom u prahu

Tehnički parametri

• priključak vode sa stražnje ili gornje strane preko montažnih rupa G1/2"
• Raspon radnog vodovodnog tlaka: 0,05 – ZQXENT 0,8 MPa
• Preporučeni raspon tlaka vode: 0,3–0,6 MPa
• potpuni ispir
• mala doza: 2,5–3,5 litre
• standardno veliko ispiranje 6 l
• standardno malo ispiranje 3 l
• higijenska rezerva 3 l
• volumen vode u spremniku 9 l
• test opterećenja 400 kg

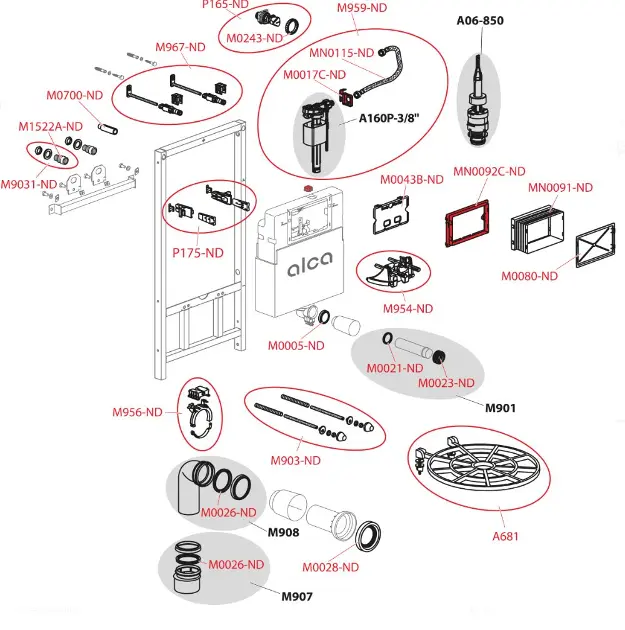

Sadržaj paketa

• spremnik s armaturama za punjenje i pražnjenje
• samonosivi okvir
• 1/2" fiting za priključak vode s integriranim Schell kutnim ventilom 1/2"–3/8"
• set za pričvršćivanje: vijak Ø8×60 – 4 kom., tipla Ø12 – 4 kom.
• spojni priključci G1/2"–G1/2"
• pričvrsni set za pričvršćivanje WC školjke: navojna šipka M12 – 2 kom., podloške – 4 kom., poklopac – 2 kom., matice – 2 kom., štitnik za navoje – 2 kom.
• HT 90/110 koljeno odvodne cijevi s brtvom
• set za pričvršćivanje: vijak Ø8×60 – 4 kom., tipla Ø12 – 4 kom.
• ulazna brtva, polipropilenski izlaz, vrap umetak
• odvodna brtva, polipropilenska premosna brtva, premosna brtva
• dvodijelni poklopac servisnog otvora, lako se skraćuje
